Scan to BIM: رقمنة بناية قائمة حتى نموذجها ثلاثي الأبعاد

آخر تحديث: 24/10/2026

تجديد مصنع، أو إعادة تأهيل بناية قديمة، أو تدبير رصيد عقاري: دون تصاميم موثوقة، يقوم كل قرار على فرضيات. ويلتقط الماسح الليزري الوضعية القائمة في ملايين النقط المقيسة، تُنتج منها التصاميم والمقاطع والنموذج الرقمي.

وضعيتكم

• مشروع تجديد أو توسعة لبناية ضاعت تصاميمها أو أصبحت غير صحيحة.
• موقع صناعي يجب أن يستقبل تجهيزات جديدة دون تعارض مع القائم.
• صاحب مشروع يريد نموذج BIM لرصيده العقاري لاستغلاله وصيانته.
• ورش يجب مراقبته مقارنة بالمشروع.

المبدأ

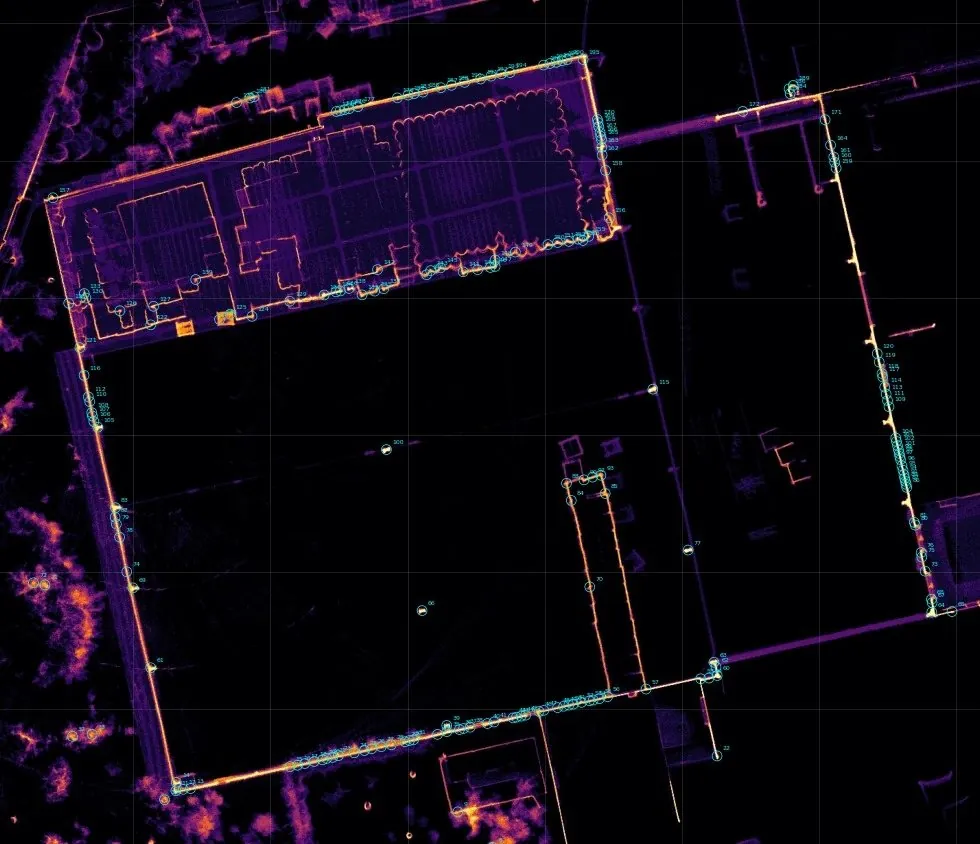

يقيس الماسح الليزري، من كل محطة أو أثناء التنقل (LiDAR متنقل)، موقع ملايين النقط على السطوح الظاهرة. وبعد تجميعها وربطها بنظام إحداثيات المشروع، تكوّن هذه النقط سحابة نقط ثلاثية الأبعاد تُرسم عليها التصاميم أو يُبنى عليها النموذج.

المراحل

1. تحديد الحاجة: المناطق المعنية ودرجة تفصيل النموذج والوثائق المنتظرة.
2. نقط المراقبة تُغرس وتُرفع بإحداثيات لامبير وارتفاعات التسوية العامة للمغرب لربط السحابة جغرافيا.
3. الاقتناء: محطات الماسح الأرضي، ومسارات LiDAR المتنقل، والطائرة بدون طيار للسطوح عند الحاجة.
4. التجميع والمراقبة: تُرجع الاقتناءات بعضها إلى بعض، وتُراقب الفوارق على نقط المراقبة قبل أي استغلال.
5. الاستغلال: تصاميم الطوابق والمقاطع والواجهات، ثم بناء النموذج.
6. مراقبة الجودة بمطابقة النموذج مع السحابة.

الوثائق المسلمة

• سحابة النقط المجمعة والمربوطة جغرافيا (صيغة E57 أو RCP)؛
• تصاميم الطوابق والمقاطع والواجهات بصيغة DWG؛
• النموذج ثلاثي الأبعاد أو BIM بدرجة التفصيل المتفق عليها (الصيغة الأصلية وIFC).

ما يجب تحديده منذ البداية

• درجة التفصيل: الجدران والسقوف فقط، أم أيضا النجارة والشبكات والتجهيزات؛
• نظام الإحداثيات: محلي خاص بالبناية، أم مربوط بلامبير والتسوية العامة للاندماج في مشروع؛
• المناطق غير القابلة للولوج: الأسقف المستعارة والقنوات والسطوح التي تتطلب وسائل تكميلية.

أسئلة شائعة

بقلم المهندسين المساحين الطبوغرافيين لمكتب DATUM ENGINEERING، المسجل في جدول الهيئة الوطنية للمهندسين المساحين الطبوغرافيين.

لديكم سؤال حول وضعيتكم الخاصة؟ يمكن للمكتب دراسة وثائقكم: +212 6 61 17 96 24 · Datum@datum-engineering.ma.

مقال للإعلام العام، أُعد انطلاقا من معايير الهيئة الوطنية للمهندسين المساحين الطبوغرافيين والوكالة الوطنية للمحافظة العقارية والنصوص الجاري بها العمل في تاريخ التحديث، ولا يغني عن دراسة ملفكم.
